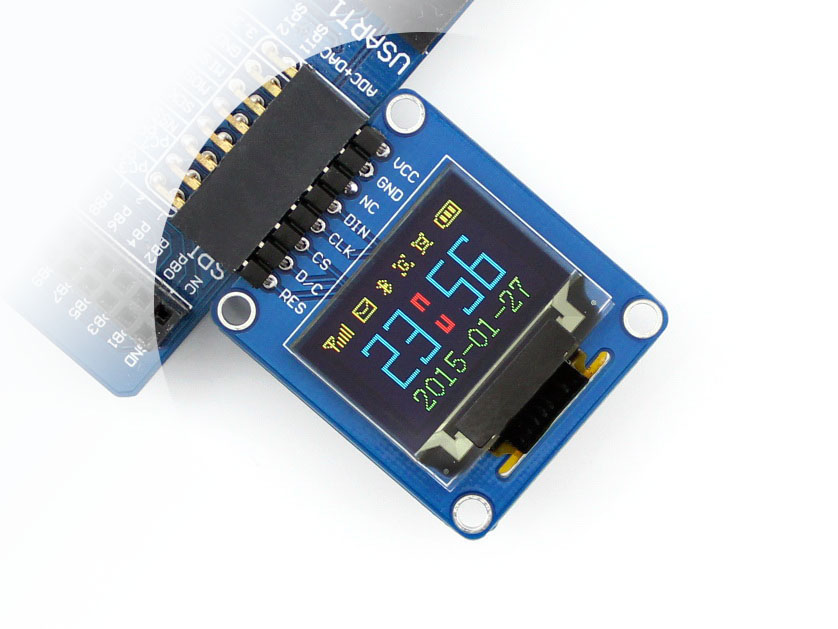

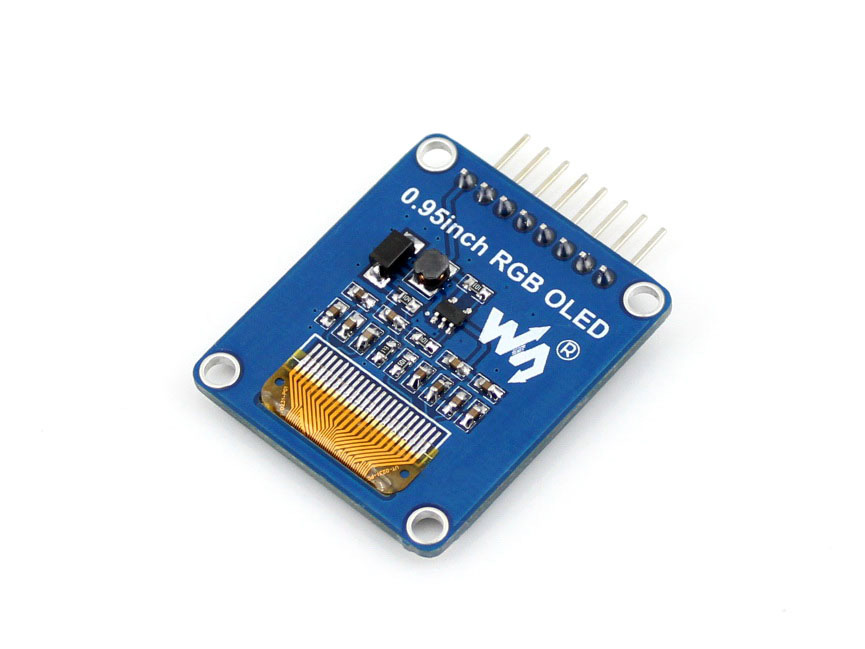

0,95-Zoll-RGB-OLED (A)

14,27 €*

Preise inkl. MwSt. zzgl. Versandkosten

Stk

Produktnummer: WSAL10507

Produktinformationen "0,95-Zoll-RGB-OLED (A)"

0,95-Zoll-RGB-OLED, SPI-Schnittstelle, gebogen/horizontaler Stiftleiste

Wichtige Parameter

Driver-Chip	1331
Schnittstelle	SPI
Auflösung	96×64
Anzeigegröße	0,95 Zoll
Farben	65K Farben
Sichtwinkel	>160°
Betriebstemperatur (℃)	-20~70
Lagertemperatur (℃)	-30~80
Betriebsspannung	3,3V / 5V
Kompatibilität	Hardwareplattformen wie Raspberry Pi/Jetson Nano/Arduino/STM32

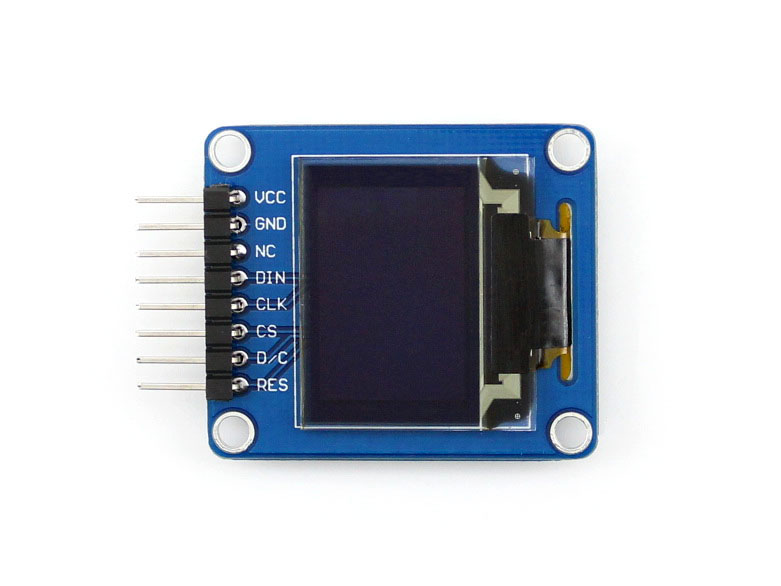

Schnittstelle

PIN NR.	SYMBOL	BESCHREIBUNG
1	VCC	Strompositiv (3,3~5V Stromversorgung)
2	GND	Masse
3	NC	NC
4	DIN	Dateneingang
5	CLK	Taktsignaleingang
6	CS	Chip-Auswahl, low aktiv
7	D/C	Befehlssignal, Low-Level für Befehl, High-Level für Daten
8	RES	Reset-Signal, low aktiv

Bestellinformationen

Das 0,95-Zoll-RGB-OLED bietet 2 Optionen für die onboard Stiftleiste:

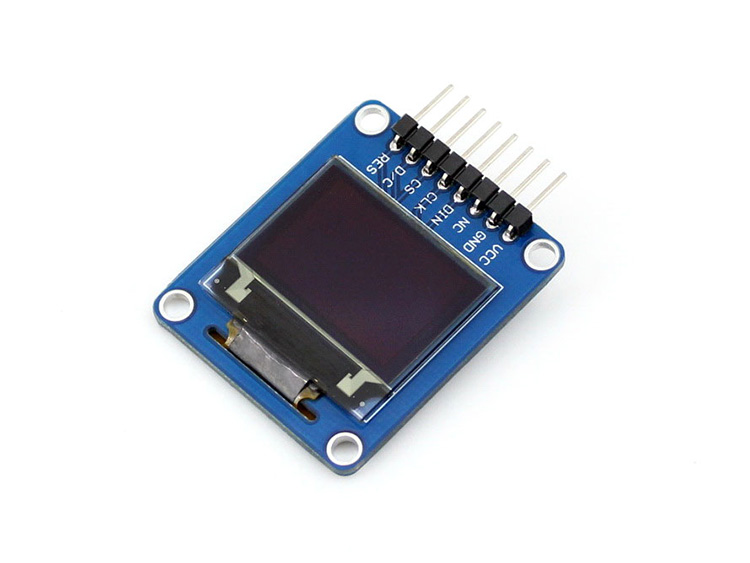

0,95-Zoll-RGB-OLED (A): gebogen/horizontaler Stiftleiste
0,95-Zoll-RGB-OLED (B): gerade/vertikaler Stiftleiste

Downloads

Entwicklungsressourcen: Demo-Codes, Schaltplan, Datenblätter usw.Wiki:www.waveshare.com/wiki/0.95inch_RGB_OLED_(A)

Fotos

Abmessungen

Auswahlführer

Teilenummer	Typ	Farbe	Auflösung	Anzeigegröße (mm×mm)	Schnittstellen	Driver	Abmessungen (mm×mm)	Stiftleiste
0,49-Zoll-OLED-Modul	OLED	Weiße	64×32	14,40×11,50	I2C	SSD1315	15,5×13,0	MX1.25-Stecker
0,71-Zoll-LCD-Modul	IPS	65K Farben	160×160	18×18	4-Draht-SPI	GC9D01	20,1×22,3	SH1.0-Stecker
0,71-Zoll-DualEye-LCD-Modul	IPS	65K Farben	160×160	18×18	SPI	GC9D01	20,00×51,00	SH1.0-Stecker
0,85-Zoll-LCD-Modul	IPS	65K Farben	128×128	15,21×15,21	4-Draht-SPI	GC9107	19,0×22,5	GH1.25-Stecker
0,91-Zoll-OLED-Modul	OLED	Weiße	128×32	22,38×5,58	I2C	SSD1306	36,0×12,5	PH2.0-Stecker
0,95-Zoll-RGB-OLED (A)	OLED	65K Farben	96×64	20,14×13,42	4-Draht-SPI	SSD1331	31,7×37,0	gewinkelt/horizontal
0,95-Zoll-RGB-OLED (B)	OLED	65K Farben	96×64	20,14×13,42	4-Draht-SPI	SSD1331	31,7×37,0	gerade/vertikal
0,96-Zoll-LCD-Modul	IPS	65K Farben	160×80	21,70×10,80	4-Draht-SPI	ST7735S	32,5×26,0	PH2.0-Stecker
0,96-Zoll-OLED (A)	OLED	1/4 gelber Abschnitt, 3/4 blauer Abschnitt*	128×64	21,70×11,20	3/4-Draht-SPI, I2C	SSD1306	33,0×33,5	gewinkelt/horizontal
0,96-Zoll-OLED (B)	OLED	1/4 gelber Abschnitt, 3/4 blauer Abschnitt*	128×64	21,70×11,20	3/4-Draht-SPI, I2C	SSD1306	33,0×33,5	gerade/vertikal
0,96-Zoll-OLED-Modul (C)	OLED	1/4 gelber Abschnitt, 3/4 blauer Abschnitt*	128×64	21,74×11,18	4-Draht-SPI, I2C	SSD1315	26,0×26,0	gerade/vertikal
0,96-Zoll-OLED-Modul (D)	OLED	Weiße	128×64	21,74×11,18	4-Draht-SPI, I2C	SSD1315	26,0×26,0	gerade/vertikal
0,96-Zoll-OLED-Modul (E)	OLED	Blau	128×64	21,74×11,18	4-Draht-SPI, I2C	SSD1315	26,0×26,0	gerade/vertikal
0,96-Zoll-RGB-OLED-Modul	OLED	65K Farben	64×128	10,862×21,736	3/4-Draht-SPI	SSD1357	32,5×26,0	GH1.25-Stecker
1,14-Zoll-LCD-Modul	IPS	65K Farben	240×135	24,91×14,86	4-Draht-SPI	ST7789	35,0×32,0	PH2.0-Stecker
1,27-Zoll-RGB-OLED-Modul	OLED	262K Farben	128×96	25,708×19,28	3/4-Draht-SPI	SSD1351	42,2×29,0	GH1.25-Stecker
1,28-Zoll-LCD-Modul	IPS	65K Farben	240×240	Φ32,4mm	4-Draht-SPI	GC9A01	40,4×37,5 Φ37,5	PH2.0-Stecker
1,28-Zoll-Touch-LCD	IPS (mit Touch)	65K Farben	240×240	Φ32,4mm	4-Draht-SPI, I2C	GC9A01, CST816S	39,89×38,5 Φ38,5	GH1.25-Stecker
1,3-Zoll-LCD-Modul	IPS	65K Farben	240×240	23,40×23,40	4-Draht-SPI	ST7789	45,0×31,0	PH2.0-Stecker
1,3-Zoll-OLED (A)	OLED	Blau	128×64	29,42×14,70	3/4-Draht-SPI, I2C	SH1106	40,5×37,5	gewinkelt/horizontal
1,3-Zoll-OLED (B)	OLED	Blau	128×64	29,42×14,70	3/4-Draht-SPI, I2C	SH1106	40,5×37,5	gerade/vertikal
1,3-Zoll-OLED-Modul (C)	OLED	Weiße	64×128	14,70×29,42	4-Draht-SPI, I2C	SH1107	30,0×39,5	PH2.0-Stecker
1,32-Zoll-OLED-Modul	OLED	Weiße (16 Graustufen)	128×96	26,86×20,14	4-Draht-SPI, I2C	SSD1327	34,3×30,5	GH1.25-Stecker
1,47-Zoll-Touch-LCD	IPS	262K Farben	172×320	17,75×32,93	4-Draht-SPI	JD9853	22,05×41,69	SH1.0-Stecker, FPC0.5-Stecker
1,47-Zoll-LCD-Modul	IPS	262K Farben	172×320	17,39×32,35	4-Draht-SPI	ST7789V3	22,0×38,5	PH2.0-Stecker
1,5-Zoll-LCD-Modul	IPS	262K Farben	240×280	24,77×28,90	4-Draht-SPI	NV3030B	28,5×35,0	GH1.25-Stecker
1,5-Zoll-OLED-Modul	OLED	Weiße (16 Graustufen)	128×128	26,86×26,86	4-Draht-SPI, I2C	SSD1327	44,5×37,0	PH2.0-Stecker
1,5-Zoll-OLED-Modul (B)	OLED	Weiße	128×128	26,855×26,855	4-Draht-SPI, I2C	SH1107	38,5×44,5	MX1.25-Stecker
1,5-Zoll-RGB-OLED-Modul	OLED	65K Farben	128×128	26,86×26,86	3/4-Draht-SPI	SSD1351	44,5×37,0	PH2.0-Stecker
1,54-Zoll-LCD-Modul	IPS	65K Farben	240×240	27,72×27,72	4-Draht-SPI	ST7789	50,0×35,0	PH2.0-Stecker
1,54-Zoll-OLED-Modul	OLED	Weiße	128×64	35,05×17,52	4-Draht-SPI, I2C	SSD1309	43,0×37,5	MX1.25-Stecker
1,54-Zoll-OLED-Modul (B)	OLED	Blau	128×64	35,05×17,52	4-Draht-SPI, I2C	SSD1309	43,0×37,5	MX1.25-Stecker
1,69-Zoll-LCD-Modul	IPS	262K Farben	240×280	27,972×32,634	4-Draht-SPI	ST7789V2	31,5×39,0	MX1.25-Stecker
1,69-Zoll-Touch-LCD-Modul	IPS	262K Farben	240×280	27,972×32,634	4-Draht-SPI, I2C	ST7789V2	33,13×41,13	GH1.25-Stecker
1,8-Zoll-LCD-Modul	TFT	65K Farben	128×160	28,30×34,50	4-Draht-SPI	ST7735S	56,5×34,0	PH2.0-Stecker
1,83-Zoll-LCD-Modul	IPS	65K Farben	240×280	30,20×35,23	4-Draht-SPI	NV3030B	33,0×40,0	MX1.25-Stecker
1,83-Zoll-Touch-LCD-Modul	IPS	262K Farben	240×284	29,52×34,93	4-Draht-SPI	ST7789P	35,00×42,00	GH1.25-Stecker
1,9-Zoll-LCD-Modul	IPS	262K Farben	170×320	22,70×42,72	4-Draht-SPI	ST7789V2	51,2×27,3	GH1.25-Stecker
1,9-Zoll-Touch-LCD	IPS	262K Farben	170×320	23,10×43,12	4-Draht-SPI, I2C	ST7789V2	52,36×28,80	SH1.0-Stecker, FPC0.5-Stecker
2-Zoll-Kapazitiv-Touch-LCD	IPS	262K Farben	240×320	30,60×40,80	4-Draht-SPI, I2C	ST7789T3	37,1×58,8	GH1.25-Stecker, 18Pin FPC-Slot
2-Zoll-LCD-Modul	IPS	262K Farben	240×320	30,60×40,80	4-Draht-SPI	ST7789VW	58,0×35,0	PH2.0-Stecker
2,4-Zoll-LCD-Modul	TFT	65K Farben	240×320	36,72×48,96	4-Draht-SPI	ILI9341	70,5×43,3	PH2.0-Stecker
2,42-Zoll-OLED-Modul	OLED	Weiße	128×64	55,01×27,49	4-Draht-SPI, I2C	SSD1309	61,50×39,50	GH1.25-Stecker
2,42-Zoll-OLED-Modul (C)	OLED	Gelb	128×64	55,01×27,49	4-Draht-SPI, I2C	SSD1309	61,50×39,50	GH1.25-Stecker
2,8-Zoll-Kapazitiv-Touch-LCD	TFT	262K Farben	240×320	43,20×57,60	4-Draht-SPI, I2C	ST7789T3	50,54×73,06	GH1.25-Stecker, 18Pin FPC-Slot
3,5-Zoll-Kapazitiv-Touch-LCD	IPS	262K Farben	320×480	48,96×73,44	4-Draht-SPI, I2C	ST7796S	61,00×92,44	GH1.25-Stecker, 18Pin FPC-Slot

*Hinweis: Das 0,96-Zoll-OLED besteht aus einem 1/4 gelben oberen Abschnitt und einem 3/4 blauen unteren Abschnitt, kein reguläres Dual-Farb-Display.

Lieferumfang

1. 0,95-Zoll-RGB-OLED (A) x 1
