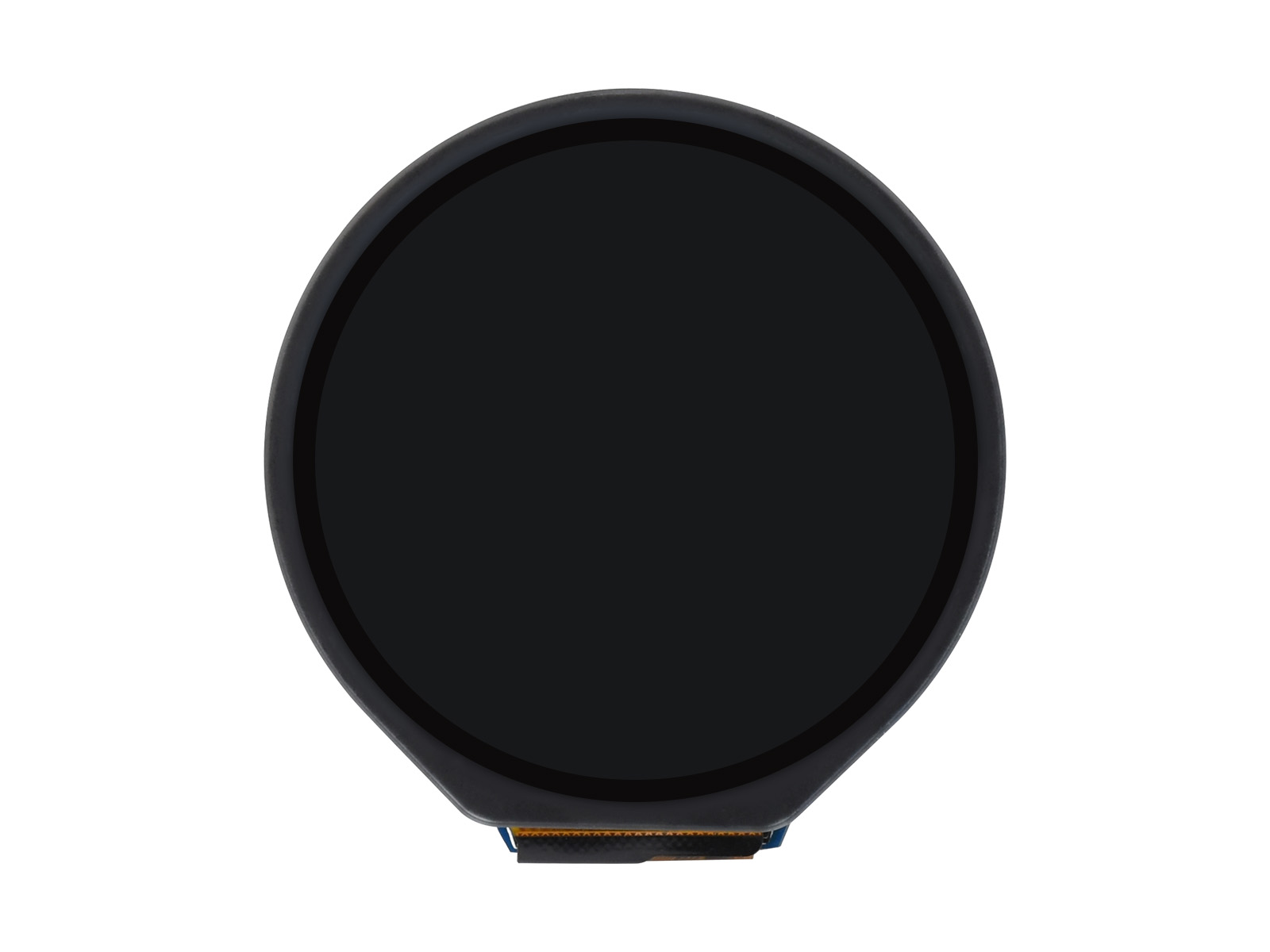

1,28-Zoll runde LCD-Anzeigemodul mit Touchpanel, 240×240 Auflösung, IPS, SPI und I2C-Kommunikation
Produktnummer:
WSAL24155
Produktinformationen "1,28-Zoll runde LCD-Anzeigemodul mit Touchpanel, 240×240 Auflösung, IPS, SPI und I2C-Kommunikation"
1,28-Zoll-Rund-LCD-Displaymodul mit Touchpanel, 240×240 Auflösung, IPS, SPI- und I2C-Kommunikation
1,28-Zoll Touch-LCD-Displaymodul
Eingebauter GC9A01-Treiber und CST816S-Kapazitivtouch-Steuerchip, die jeweils SPI- und I2C-Kommunikation verwenden
Lieferung mit Beispielen für Raspberry Pi, Raspberry Pi Pico, Arduino, STM32 usw.
- Größe
1,28" - Auflösung
240×240 - Anzeigefarbe
65K - Anzeigepanel
IPS - Anzeigetreiber
GC9A01 - Anzeigeschnittstelle
SPI - Touch-Treiber
CST816S - Touch-Schnittstelle
I2C
Merkmale auf einen Blick
- 240×240 Auflösung, 65K Farben, klare und farbenfrohe Anzeige
- Hohe Touchscreen-Transparenz, schnelle Reaktion und lange Lebensdauer
- Eingebauter GC9A01-Treiberchip und CST816S-Kapazitivtouch-Steuerchip, die jeweils SPI- und I2C-Kommunikation verwenden, minimieren die benötigten IO-Pins und unterstützen Controller-Boards wie Raspberry Pi/Raspberry Pi Pico/Arduino/STM32
- Lieferung mit Online-Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Raspberry Pi Pico/Arduino/STM32)
Spezifikationen
| Betriebsspannung | 3,3V / 5V | Auflösung | 240 × 240 Pixel |
|---|---|---|---|
| Anzeigetreiber | GC9A01 | Anzeigeschnittstelle | 4-Draht-SPI |
| Touch-Treiber | CST816S | Touch-Schnittstelle | I2C |
| ANZEIGEPANEL | IPS | Touch-Typ | Kapazitiv |
| Anzeigegröße | Φ32,4mm | PIXELGRÖßE | 0,135 × 0,135 mm |
| Modulgröße | 39,89 × 38,50mm Φ38,50mm | ||
Kleine Größe, mehr Touch-Möglichkeiten
Geeignet für die Entwicklung verschiedener intelligenter Geräte, kann die Mensch-Maschine-Interaktionsfunktion realisieren

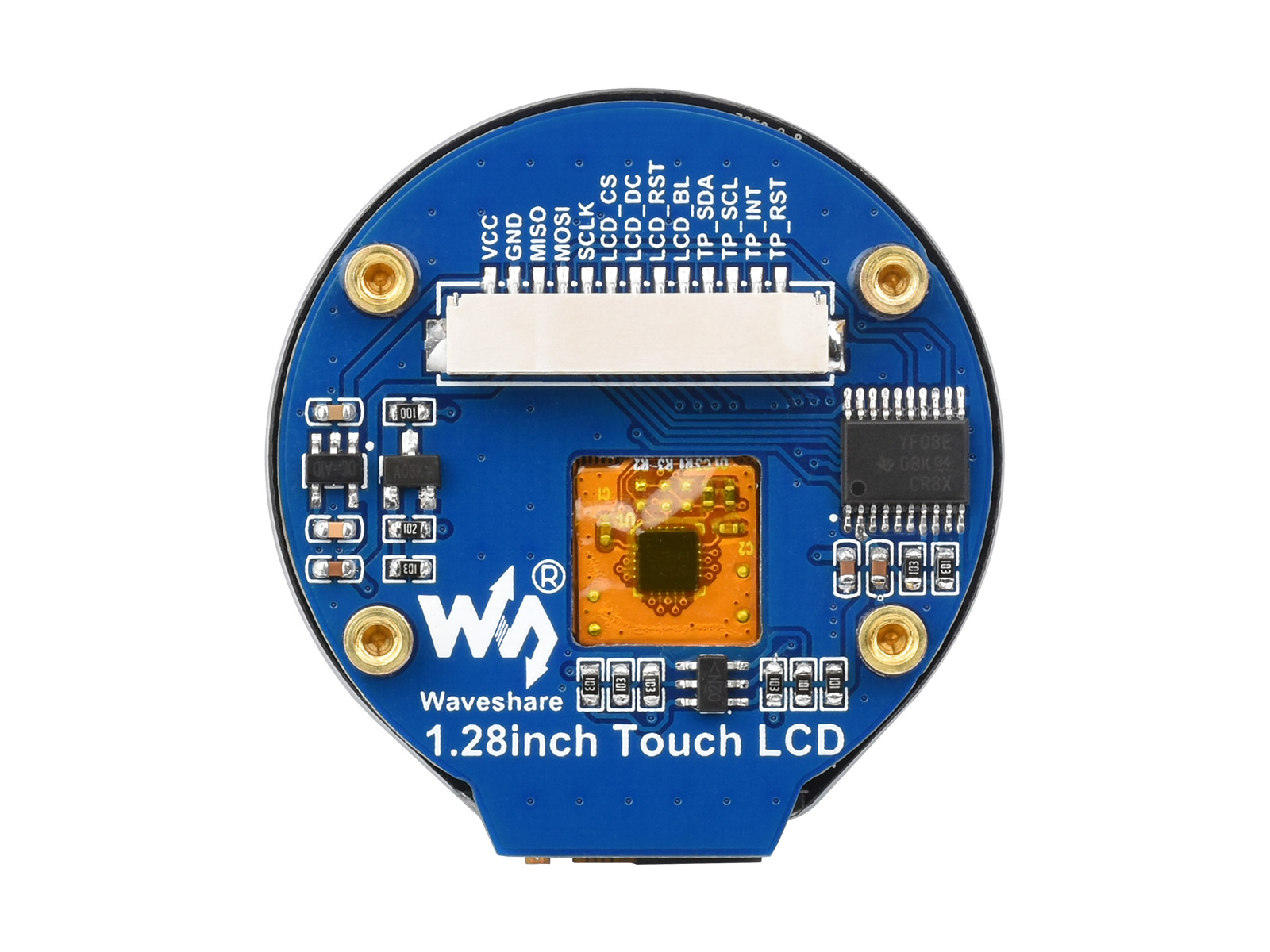

Steuerungsschnittstellen
Für die Verwendung mit Controller-Boards wie Raspberry Pi / Raspberry Pi Pico / Arduino / STM32
| VCC | Stromversorgung (3,3V / 5V Eingang) |
|---|---|
| GND | Masse |
| MISO | SPI MISO-Pin |
| MOSI | SPI MOSI-Pin |
| SCLK | SPI-Takt-Pin |
| LCD_CS | LCD-Chip-Auswahl, aktiv niedrig |
| LCD_DC | LCD-Daten/Befehlsauswahl (hoch für Daten, niedrig für Befehl) |
| LCD_RST | LCD-Reset, aktiv niedrig |
| LCD_BL | LCD-Hintergrundbeleuchtung |
| TP_SDA | TP-Datenpin |
| TP_SCL | TP-Takt-Pin |
| TP_INT | TP-Interrupt-Pin |
| TP_RST | TP-Reset, aktiv niedrig |
Pin-Anschlussreferenz
| 1,28-Zoll-Touch-LCD | Raspberry Pi (BCM) | Pico | Arduino | STM32 |
|---|---|---|---|---|
| VCC | 3,3V | 3,3V | 5V | 3,3V |
| GND | GND | GND | GND | GND |
| MISO | 9 | GP12 | 12 | PA6 |
| MOSI | 10 | GP11 | 11 | PA7 |
| SCLK | 11 | GP10 | 13 | PA5 |
| LCD_CS | 8 | GP9 | 10 | PB6 |
| LCD_DC | 25 | GP14 | 7 | PA8 |
| LCD_RST | 27 | GP8 | 8 | PA9 |
| LCD_BL | 18 | GP15 | 9 | PC7 |
| TP_SDA | 2 | GP6 | SDA | PB9 |
| TP_SCL | 3 | GP7 | SCL | PB8 |
| TP_INT | 4 | GP17 | 3 | PB10 |
| TP_RST | 17 | GP16 | 4 | PA10 |

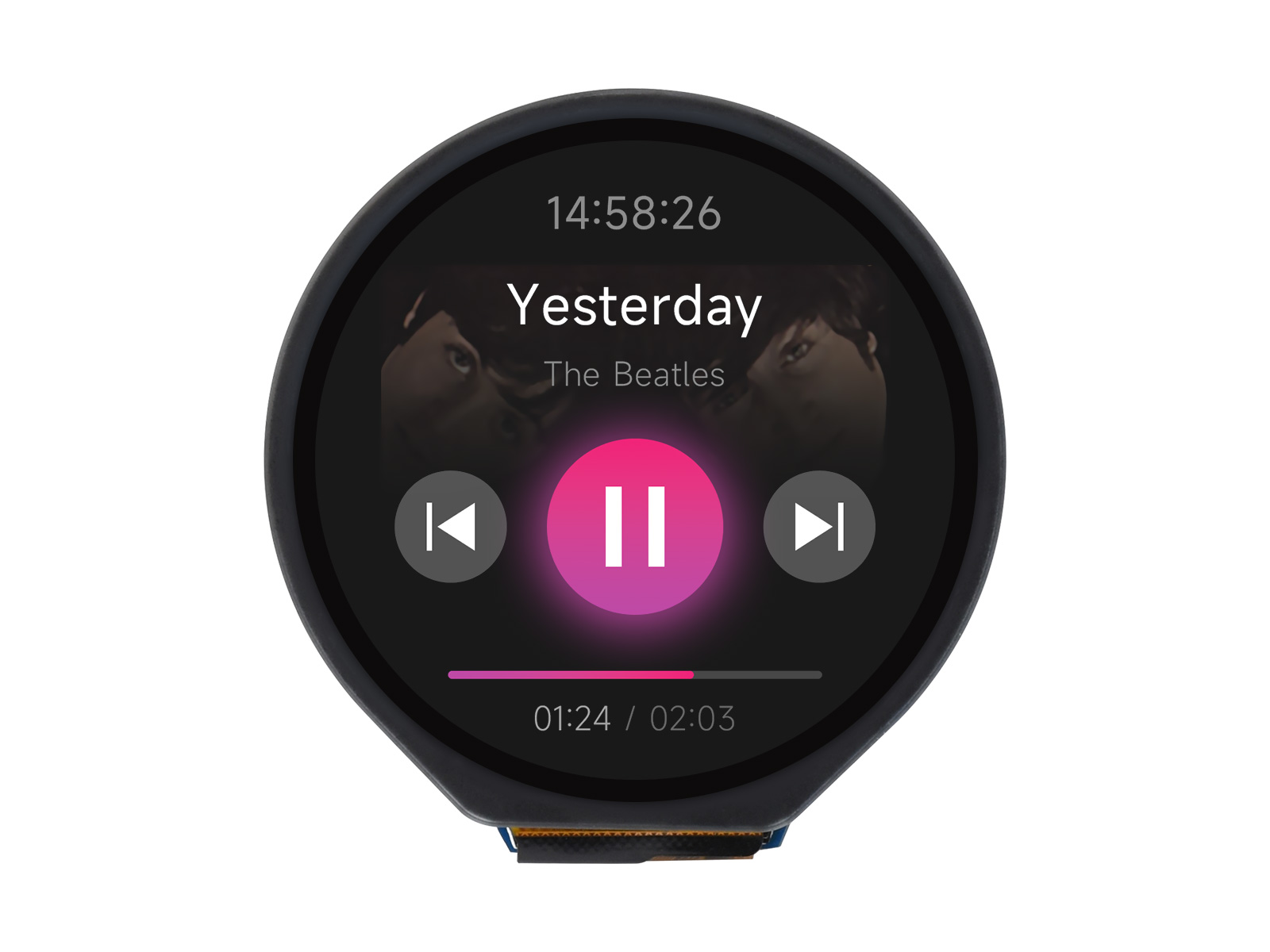

Nutzungsbeispiel
Produktanzeige
Außenmaße
Auswahlführer
| Teilenummer | Typ | Farbe | Auflösung | Anzeigegröße (mm×mm) | Schnittstellen | Treiber | Abmessungen (mm×mm) | Pinleiste |
|---|---|---|---|---|---|---|---|---|
| 0,49-Zoll-OLED-Modul | OLED | Weiße | 64×32 | 14,40×11,50 | I2C | SSD1315 | 15,5×13,0 | MX1.25-Steckverbinder |
| 0,71-Zoll-LCD-Modul | IPS | 65K farbig | 160×160 | 18×18 | 4-Draht-SPI | GC9D01 | 20,1×22,3 | SH1.0-Steckverbinder |
| 0,71-Zoll-DualEye-LCD-Modul | IPS | 65K farbig | 160×160 | 18×18 | SPI | GC9D01 | 20,00×51,00 | SH1.0-Steckverbinder |
| 0,85-Zoll-LCD-Modul | IPS | 65K farbig | 128×128 | 15,21×15,21 | 4-Draht-SPI | GC9107 | 19,0×22,5 | GH1.25-Steckverbinder |
| 0,91-Zoll-OLED-Modul | OLED | Weiße | 128×32 | 22,38×5,58 | I2C | SSD1306 | 36,0×12,5 | PH2.0-Steckverbinder |
| 0,95-Zoll-RGB-OLED (A) | OLED | 65K farbig | 96×64 | 20,14×13,42 | 4-Draht-SPI | SSD1331 | 31,7×37,0 | Winkel/Horizontal |
| 0,95-Zoll-RGB-OLED (B) | OLED | 65K farbig | 96×64 | 20,14×13,42 | 4-Draht-SPI | SSD1331 | 31,7×37,0 | Straight/Vertikal |
| 0,96-Zoll-LCD-Modul | IPS | 65K farbig | 160×80 | 21,70×10,80 | 4-Draht-SPI | ST7735S | 32,5×26,0 | PH2.0-Steckverbinder |
| 0,96-Zoll-OLED (A) | OLED | 1/4 gelber oberer Abschnitt, 3/4 blauer unterer Abschnitt* | 128×64 | 21,70×11,20 | 3/4-Draht-SPI, I2C | SSD1306 | 33,0×33,5 | Winkel/Horizontal |
| 0,96-Zoll-OLED (B) | OLED | 1/4 gelber oberer Abschnitt, 3/4 blauer unterer Abschnitt* | 128×64 | 21,70×11,20 | 3/4-Draht-SPI, I2C | SSD1306 | 33,0×33,5 | Straight/Vertikal |
| 0,96-Zoll-OLED-Modul (C) | OLED | 1/4 gelber oberer Abschnitt, 3/4 blauer unterer Abschnitt* | 128×64 | 21,74×11,18 | 4-Draht-SPI, I2C | SSD1315 | 26,0×26,0 | Straight/Vertikal |
| 0,96-Zoll-OLED-Modul (D) | OLED | Weiße | 128×64 | 21,74×11,18 | 4-Draht-SPI, I2C | SSD1315 | 26,0×26,0 | Straight/Vertikal |
| 0,96-Zoll-OLED-Modul (E) | OLED | Blau | 128×64 | 21,74×11,18 | 4-Draht-SPI, I2C | SSD1315 | 26,0×26,0 | Straight/Vertikal |
| 0,96-Zoll-RGB-OLED-Modul | OLED | 65K farbig | 64×128 | 10,862×21,736 | 3/4-Draht-SPI | SSD1357 | 32,5×26,0 | GH1.25-Steckverbinder |
| 1,14-Zoll-LCD-Modul | IPS | 65K farbig | 240×135 | 24,91×14,86 | 4-Draht-SPI | ST7789 | 35,0×32,0 | PH2.0-Steckverbinder |
| 1,27-Zoll-RGB-OLED-Modul | OLED | 262K farbig | 128×96 | 25,708×19,28 | 3/4-Draht-SPI | SSD1351 | 42,2×29,0 | GH1.25-Steckverbinder |
| 1,28-Zoll-LCD-Modul | IPS | 65K farbig | 240×240 | Φ32,4mm | 4-Draht-SPI | GC9A01 | 40,4×37,5 Φ37,5 | PH2.0-Steckverbinder |
| 1,28-Zoll-Touch-LCD | IPS (mit Touch) | 65K farbig | 240×240 | Φ32,4mm | 4-Draht-SPI, I2C | GC9A01, CST816S | 39,89×38,5 Φ38,5 | GH1.25-Steckverbinder |
| 1,3-Zoll-LCD-Modul | IPS | 65K farbig | 240×240 | 23,40×23,40 | 4-Draht-SPI | ST7789 | 45,0×31,0 | PH2.0-Steckverbinder |
| 1,3-Zoll-OLED (A) | OLED | Blau | 128×64 | 29,42×14,70 | 3/4-Draht-SPI, I2C | SH1106 | 40,5×37,5 | Winkel/Horizontal |
| 1,3-Zoll-OLED (B) | OLED | Blau | 128×64 | 29,42×14,70 | 3/4-Draht-SPI, I2C | SH1106 | 40,5×37,5 | Straight/Vertikal |
| 1,3-Zoll-OLED-Modul (C) | OLED | Weiße | 64×128 | 14,70×29,42 | 4-Draht-SPI, I2C | SH1107 | 30,0×39,5 | PH2.0-Steckverbinder |
| 1,32-Zoll-OLED-Modul | OLED | Weiße (16 Graustufen) | 128×96 | 26,86×20,14 | 4-Draht-SPI, I2C | SSD1327 | 34,3×30,5 | GH1.25-Steckverbinder |
| 1,47-Zoll-Touch-LCD | IPS | 262K farbig | 172×320 | 17,75×32,93 | 4-Draht-SPI | JD9853 | 22,05×41,69 | SH1.0-Steckverbinder, FPC0.5-Steckverbinder |
| 1,47-Zoll-LCD-Modul | IPS | 262K farbig | 172×320 | 17,39×32,35 | 4-Draht-SPI | ST7789V3 | 22,0×38,5 | PH2.0-Steckverbinder |
| 1,5-Zoll-LCD-Modul | IPS | 262K farbig | 240×280 | 24,77×28,90 | 4-Draht-SPI | NV3030B | 28,5×35,0 | GH1.25-Steckverbinder |
| 1,5-Zoll-OLED-Modul | OLED | Weiße (16 Graustufen) | 128×128 | 26,86×26,86 | 4-Draht-SPI, I2C | SSD1327 | 44,5×37,0 | PH2.0-Steckverbinder |
| 1,5-Zoll-OLED-Modul (B) | OLED | Weiße | 128×128 | 26,855×26,855 | 4-Draht-SPI, I2C | SH1107 | 38,5×44,5 | MX1.25-Steckverbinder |
| 1,5-Zoll-RGB-OLED-Modul | OLED | 65K farbig | 128×128 | 26,86×26,86 | 3/4-Draht-SPI | SSD1351 | 44,5×37,0 | PH2.0-Steckverbinder |
| 1,54-Zoll-LCD-Modul | IPS | 65K farbig | 240×240 | 27,72×27,72 | 4-Draht-SPI | ST7789 | 50,0×35,0 | PH2.0-Steckverbinder |
| 1,54-Zoll-OLED-Modul | OLED | Weiße | 128×64 | 35,05×17,52 | 4-Draht-SPI, I2C | SSD1309 | 43,0×37,5 | MX1.25-Steckverbinder |
| 1,54-Zoll-OLED-Modul (B) | OLED | Blau | 128×64 | 35,05×17,52 | 4-Draht-SPI, I2C | SSD1309 | 43,0×37,5 | MX1.25-Steckverbinder |
| 1,69-Zoll-LCD-Modul | IPS | 262K farbig | 240×280 | 27,972×32,634 | 4-Draht-SPI | ST7789V2 | 31,5×39,0 | MX1.25-Steckverbinder |
| 1,69-Zoll-Touch-LCD-Modul | IPS | 262K farbig | 240×280 | 27,972×32,634 | 4-Draht-SPI, I2C | ST7789V2 | 33,13×41,13 | GH1.25-Steckverbinder |
| 1,8-Zoll-LCD-Modul | TFT | 65K farbig | 128×160 | 28,30×34,50 | 4-Draht-SPI | ST7735S | 56,5×34,0 | PH2.0-Steckverbinder |
| 1,83-Zoll-LCD-Modul | IPS | 65K farbig | 240×280 | 30,20×35,23 | 4-Draht-SPI | NV3030B | 33,0×40,0 | MX1.25-Steckverbinder |
| 1,83-Zoll-Touch-LCD-Modul | IPS | 262K farbig | 240×284 | 29,52×34,93 | 4-Draht-SPI | ST7789P | 35,00×42,00 | GH1.25-Steckverbinder |
| 1,9-Zoll-LCD-Modul | IPS | 262K farbig | 170×320 | 22,70×42,72 | 4-Draht-SPI | ST7789V2 | 51,2×27,3 | GH1.25-Steckverbinder |
| 1,9-Zoll-Touch-LCD | IPS | 262K farbig | 170×320 | 23,10×43,12 | 4-Draht-SPI, I2C | ST7789V2 | 52,36×28,80 | SH1.0-Steckverbinder, FPC0.5-Steckverbinder |
| 2-Zoll-Kapazitiv-Touch-LCD | IPS | 262K farbig | 240×320 | 30,60×40,80 | 4-Draht-SPI, I2C | ST7789T3 | 37,1×58,8 | GH1.25-Steckverbinder, 18-Pin-FPC-Slot |
| 2-Zoll-LCD-Modul | IPS | 262K farbig | 240×320 | 30,60×40,80 | 4-Draht-SPI | ST7789VW | 58,0×35,0 | PH2.0-Steckverbinder |
| 2,4-Zoll-LCD-Modul | TFT | 65K farbig | 240×320 | 36,72×48,96 | 4-Draht-SPI | ILI9341 | 70,5×43,3 | PH2.0-Steckverbinder |
| 2,42-Zoll-OLED-Modul | OLED | Weiße | 128×64 | 55,01×27,49 | 4-Draht-SPI, I2C | SSD1309 | 61,50×39,50 | GH1.25-Steckverbinder |
| 2,42-Zoll-OLED-Modul (C) | OLED | Gelb | 128×64 | 55,01×27,49 | 4-Draht-SPI, I2C | SSD1309 | 61,50×39,50 | GH1.25-Steckverbinder |
| 2,8-Zoll-Kapazitiv-Touch-LCD | TFT | 262K farbig | 240×320 | 43,20×57,60 | 4-Draht-SPI, I2C | ST7789T3 | 50,54×73,06 | GH1.25-Steckverbinder, 18-Pin-FPC-Slot |
| 3,5-Zoll-Kapazitiv-Touch-LCD | IPS | 262K farbig | 320×480 | 48,96×73,44 | 4-Draht-SPI, I2C | ST7796S | 61,00×92,44 | GH1.25-Steckverbinder, 18-Pin-FPC-Slot |
*Hinweis: Das 0,96-Zoll-OLED besteht aus einem 1/4 gelben oberen Abschnitt und einem 3/4 blauen unteren Abschnitt, kein reguläres Dual-Farb-Display.
Lieferumfang
- 1,28-Zoll-Touch-LCD x1
- GH1.25 13-Pin-Kabel x1
